产品详情

产品信息

所属类别：气动球阀

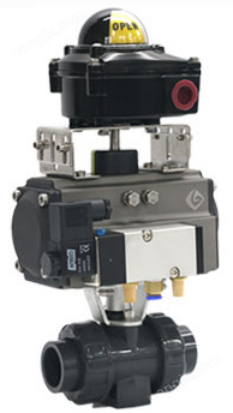

产品名称：UPVC气动球阀

产品简介：
UPVC气动球阀广泛应用于各种酸碱和化学溶液系统等多个行业。特别适用于具有气源、防爆要求高的工况。阀体重量轻、耐腐蚀性强广泛用于纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统。

产品特性

1、UPVC气动球阀采用具有耐腐蚀性能的UPVC材料，能耐强酸、强碱，不会生锈结垢。使得其用途更加广泛。双由令连接方式，拆卸简单方便，维护简单易行。
2、控制反应迅速，开关动作时间＜1秒。
3、气动控制，对防爆要求高的工况特别适用。
4、材质卫生无毒，符合国家卫生标准。
5、阀体重量轻，相当于钢管1/5铜管的1/6。
6、具有的强度和韧性，耐磨损。
7、管壁平洁光滑，输送流体时具有较小的摩擦阻力和附着力。

产品参数

公称通径	DN15～DN100
工作温度	-30℃-80℃
公称压力	PN1.6
适用介质	强酸强碱等强腐蚀液体
气源压力	0.4～0.7MPa
执行器密封	氟橡胶
执行器材质	铸铝合金
连接方式	双由令连接
流量特性	快速开关
阀体材质	UPVC
阀芯材质	UPVC
球阀密封	PTFE
填料材质	石墨
制造标准	JB/T8692-199
气动球阀设计与制造准	GB12237-89 AP16D标准
产品检查与实验	JB/T 9092 API598标准

耗气量

开向体积和关向体积

型号	开关体积（升）	关向体积（升）
50	0.11	0.15
65	0.22	0.24
75	0.3	0.35
85	0.45	0.48
95	0.5	0.55
110	0.7	0.7
125	1.6	1.6
140	2.3	2.1
160	3.5	3
190	5.9	5.9
210	7.6	7.5
240	11	9
270	17	14
300	23.5	28
350	34	40
400	58	58

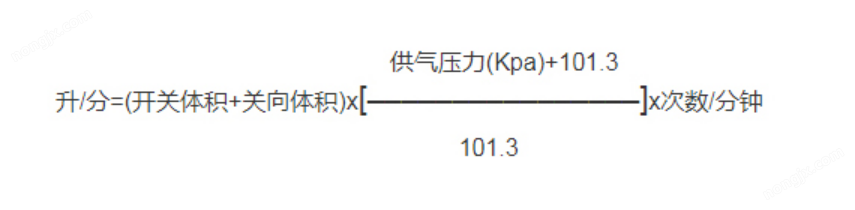

耗气量取决于供气压力，开关形成，体积及动作次数，计算如下：

安装尺寸

1、UPVC气动球阀外形图和连接尺寸：

尺寸表
螺纹（G）	A	A 粘胶接口	B	C 螺纹接口	C 粘胶接口	D	E	F	G	H	L	φM
3/8″	103	103	8.3	3/8″	16	36	31.5	24	24	M4	63	10
1/2″	110	103	8.3	1/2″	20	36	31.5	24	24	M4	63	15
3/4″	116	115	11	3/4″	25	43.5	36.5	25	31	M4	73	20
1″	133	128	12.1	1″	32	51	45	27	40	M5	90	25
1″1/4	145	146	14.5	1″1/4	40	59	52	32	41	M5	104	32
1″1/2	165	164	15.5	1″1/2	50	68	56	28	53	M6	112	40
2″	199	199	19	2″	63	82	67.5	34	58	M6	135	50
2″1/2	236	235	23.2	2″1/2	75	115	79	45	84	M6	105	65
3″	270	270	28.3	3″	90	138.5	100	55	102	M8	126	80
4″	309	308	28.6	4″	110	162.5	115	50	122	M8	147	100
