供应超低温液体流量计报价

WKLWGY型国产超低温液体流量计产品结构分为传感器和转换器二部分：传感器需要安装在管道上，安装方式根据口径大注，分为直焊型（配套焊接头，与传感器球面密封）和法兰型（为凹凸法兰），小口径均采用的为直焊型，大口径为法兰型；转换器可以根据要求提供脉冲输出、防爆脉冲输出、电流输出、防爆电流输出、现场显示内部电池供电、现场显示外供DC24V并信号输出型以及485通讯等各种不同配置。

其测量原理为涡轮结构，即在传感器管道中心安放了一个涡轮，涡轮进出口有导向固定，两端由轴承支撑，当流体通过管道时，冲击涡轮上的叶轮片，对涡轮片产生驱动力矩，使涡轮片克服摩擦力矩和流体阻力矩而产生旋转，流体速度越大叶轮片旋转速度越快，在一定的流量范围内，对一定的流体介质粘度，涡轮片的旋转角速度与流体流速成正比，因此流体流动速度我们就可以通过测量涡轮片的旋转角速度来推算出来，这个功能就由流量计配套的转换器来完成。

通过上面原理我们可以得出，WKLWGY型超低温流量计适用于：洁净、低粘度、没有粘度的介质，介质温度我们可以达到低-196℃，高180℃，并根据实际流量大小配套相应的口径传感器，对一些有杂质的液体我们可以通过加装过滤器来计量，从传感器内部的叶轮结构来看有条件的我们都建议在流量计前段安装过滤器。

WKLWGY型国产超低温液体流量计具有以下特点：

1、精度有保证：0.5%、1.0%；

2、重复性好：0.05～0.2%，可以用于贸易结算；

3、转换器输出各种信号：频率、脉冲、电流、通讯等，适用于各种信号的采集；

4、传感器结构为不锈钢以及改性四氟材料具有一定防腐性；

5、结构轻巧、安装简单、维护方便，可以替代进口产品；

6、小口径适用于高压力、超低温容器罐出口安装；

7、具有防爆特性，适用于各种防爆化工、液氧危险介质的计量；

8、可配套WK定量控制箱进行定量加料、定量输送等要求定量控制的场合；

9、可配套防爆型WK定量控制器，适用于防爆场所的定量控制要求；

10、可配套WK定量控制箱，并提供打印功能等贸易结算的场所；

WKLWGY型流量计传感器主要技术参数：

1、传感器口径：球面密封直焊型—DN10、15、20、25、32

              凹凸型—DN40、50

1. 测量流量量程比：1:10

2. 接液材料：304或316L不锈钢、改性四氟

3. 介质温度：-196℃～+120℃、-40℃～+120℃、-40℃～+180℃

4. 环境温度： -10℃～+55℃

5. 供电电源：锂电池或DC24V可选

6. 输出信号：脉冲频率、电流、485通讯等

7. 防爆形式：基本型非防爆、防爆型

8. 防护等级：IP65

 球面密封直焊型

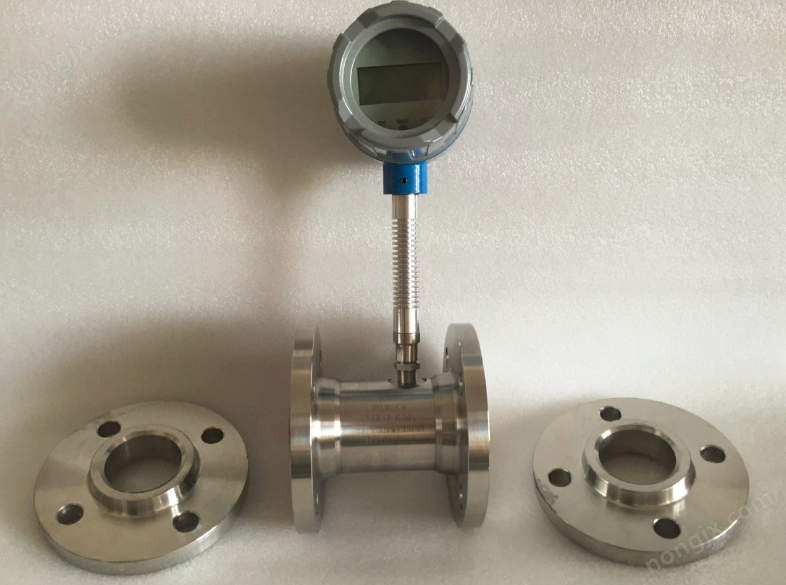

法兰型

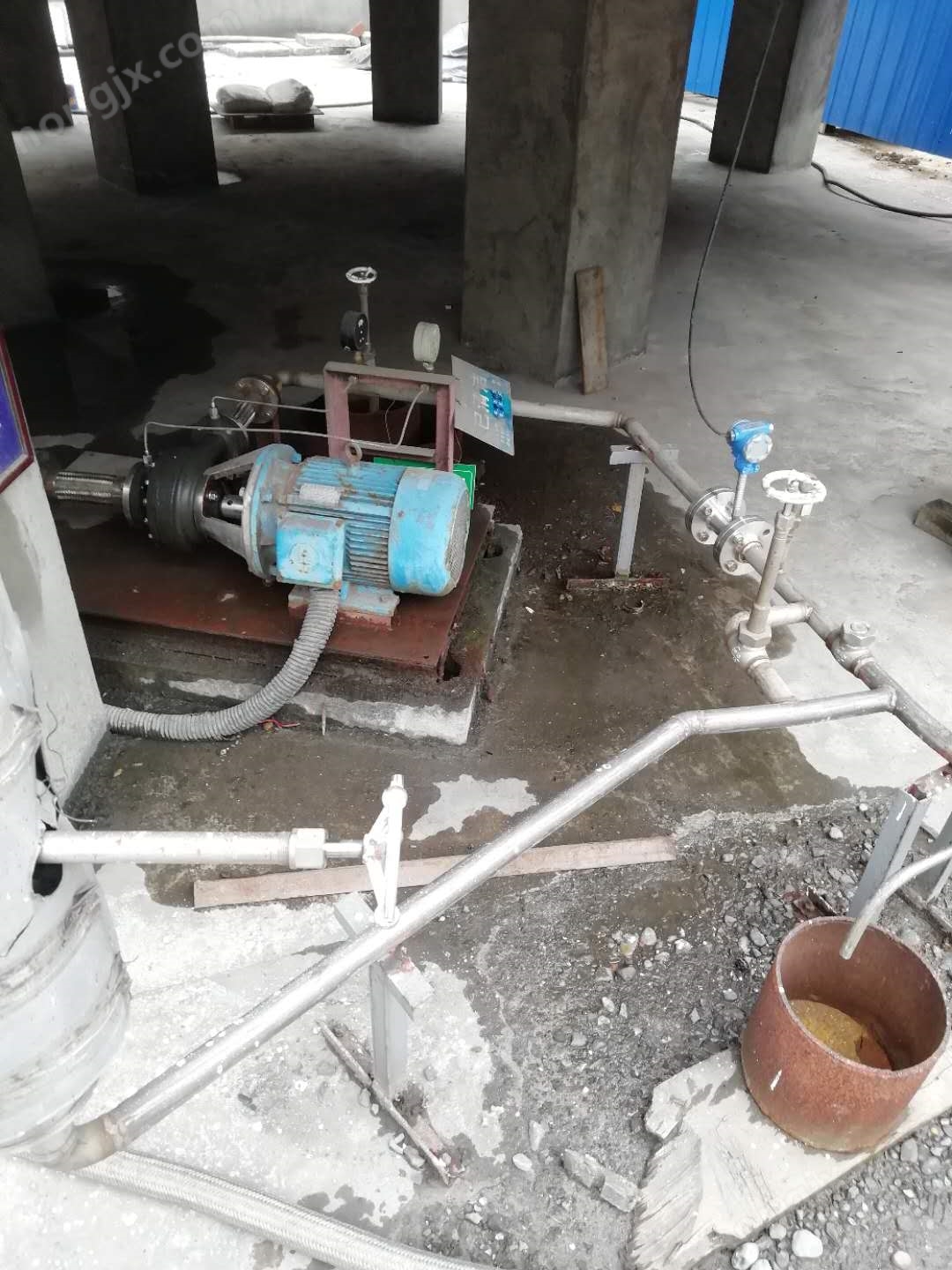

现场安装图
