管链输送机

管链输送机起源与发展： 也称为链板输送机或链板输送机，是一种机械式传动设备，由电机减速机通过传动轴带动挂有链条及盘片的链轮，通过链条及盘片在管道内运行而带着物料前进，管链输送机的诞生在输送机行业起了突破性发展，管链输送机是集螺旋输送机、斗式提升机、刮板输送机等设备优点于一体的输送设备，以链片为传动构件带动物料沿管道运动，形成稳定的料流，保证输送要求、降低能耗、节约成本情况下，同时兼容了大大减小破碎率的问题。

适用物料：主要用于对粉状、小颗粒状及小块状等散状物料的连续输送设备。

设备的形式：据不同工况，可选不同形式，能单独使用，也可前后连接组合使用。其主要形式为：水平卧式管链、水平立式管链、垂直管链等。

设备的组成及说明：

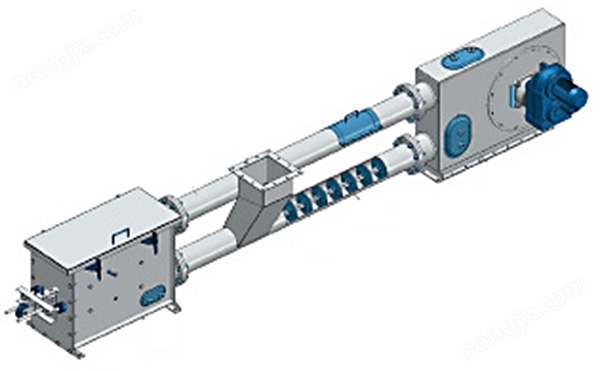

◆管链输送机包括主动箱、从动箱、链轮、电机减速机、盘片、输送链条，输料管道、观察视镜等。

◆主动箱（从动箱）两侧均设置有支管，输送管道与主动箱（从动箱）均相连通，8齿链轮装于主动箱（从动箱）内，料管通过法兰连接。

◆输送链穿过输料管和支管内孔与主动链轮相传动连接。

◆输料管截面形状为圆形。

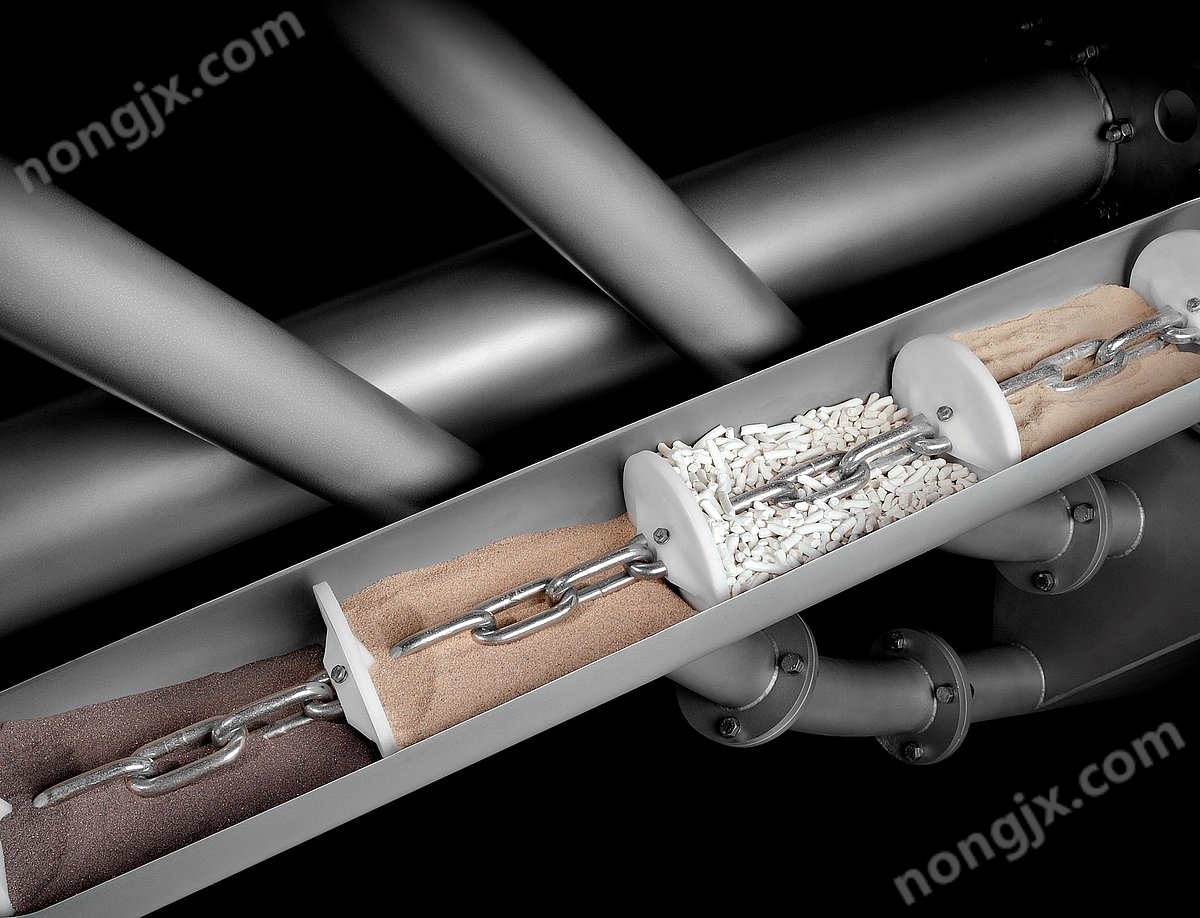

◆输送链形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。

显著优势及特点：

1. 容积式输送装置，可实现物料的输送和计量。易于实现集中控制，提高自动化程度，满足现代企业对环境保护的要求。

2. 结构紧凑，占用空间小，可以三位改变输送方向。

3. 被输送的物料从进口到出口法兰之间是密闭状态的。出口无需设置除尘器。在输送物料时可充惰性气体保护物料。输送过程中可保证无粉尘泄露到环境中。

4. 物料沿管道平滑输送，并且链条盘片与管道之间的相对速度非常小，达到0.05~0.5m/s，可以有效降低物料的破碎率，使很少的物料产生碎屑。

5. 根据不同的工况，可以设置多个进料口，多个出料口。

6. 链轮有优化的肩，设计优化，使用硬化链条具有最小摩擦。

7. 特殊的输送盘，具有极低的摩擦系数和稳定的输送能力。

8. 我们生产的全部管链输送机都使用自主开发的计算程序，使得输送机的管道及弯曲部件等不同部位保持必要的静摩擦和拉紧力，为设计低噪声和低磨损提供高精确数据。

9. 水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受

 链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流。

设备参数及选型：

* 输送能力可以达到200m3/h

* 单台输送距离 水平 60-80m; 垂直 40-50m

* 设备材质： 碳钢、不锈钢304、不锈钢316、不锈钢316L等

关于管链输送机的输送参数及参考选型表，如下所示：仅供参考，具体请联系我司

管链送料系统应用领域：

可处理多种性质物料，热、冷、干、湿等性质物料

◆精细化工 :颜料 ,染料,涂料,炭黑,钛白粉,氧化铁,陶瓷粉,重钙,轻钙,膨润土,分子筛,高岭土,硅胶粉,活性炭,聚酯，多元醇等

◆农药矿石 : 尿素 ,氯化铵,碳酸氢铵,苏打粉,固体农药,钨粉,农药助剂,铜精矿粉,煤粉,磷矿粉,氧化铝粉等

◆建筑材料 : 水泥 ,陶土,黄沙,石英沙,粘土粉,硅石,石灰石粉,白云石粉,木屑粉,玻璃纤维,二氧化硅,等

◆食品工业 : 面粉 ,淀粉,谷物,奶粉,食品添加剂等
