型号意义	CQ50-25
CQ	企业代号
C	磁力驱动型
Q	轻便型
50	进口口径50mm
25	扬程25m
名称：	CQ不锈钢磁力泵/CQ不锈钢磁力泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质：	醇，苯，酚，脂，氯等中性或腐蚀性液体
适用行业：	化工，医药，易燃，易爆，易挥发，高危行业
产品特点：	无泄漏
结构形式：	卧式、泵与电机直联
口径：	20～80mm
流量：	1.2～60 m3/h
扬程：	5～50m
转速：	1450/2900r/min
工作温度：	-20～+200℃
压力等级：	0.6Mpa
功率：	0.18～11KW
材料：	304、304L、316、316L

产品概述：

无泄漏磁力离心泵（简称：磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，****解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、专业节能的新型工业用泵，性能达到国际标准、可替代价格昂贵进口的化工泵。

产品优点：

1.CQ无泄漏磁力泵是全密封、无泄漏、无污染、专业节能的新型工业用泵；

2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；

3.磁铁选用铁氧体磁体，具有良好的磁性，耐高温，不退磁；

4.动环、轴套、滑动轴承采用高耐磨耐温的石墨、四氟等材料，有效地保持泵的使用寿命；

5.密封采用封闭式静密封，****解决了介质泄漏。

6.无需独立润滑和冷却水，降低了能耗。

7.直联后拉式设计，无需拆卸管道，维修方便。

8.卧式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳；

9.由联轴器传动变成同步拖动，不存在接触和摩擦。功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响；

产品用途：

广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。

性能范围：

设计压力：0.6Mpa、流量:1.2-100m3/h、扬程：5-50m、功率：0.12-15kw

适用温度：

-30～120℃，采用新型材料耐温可达350℃；

选装配件：

防空运转装置，泄漏监控装置；

注意事项：

禁止空运转；禁止输送比重大于1.3m g/cm3的介质；禁止输送含有颗粒或有结晶的介质。

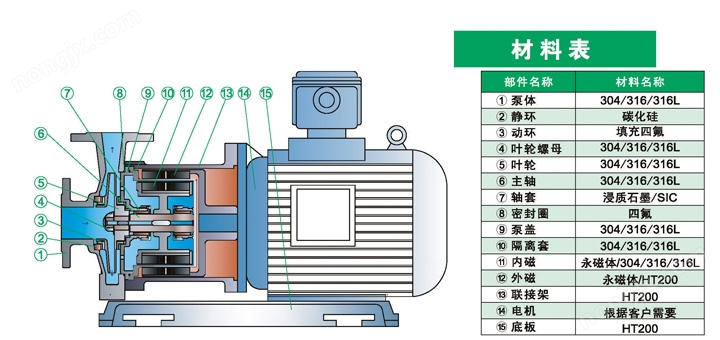

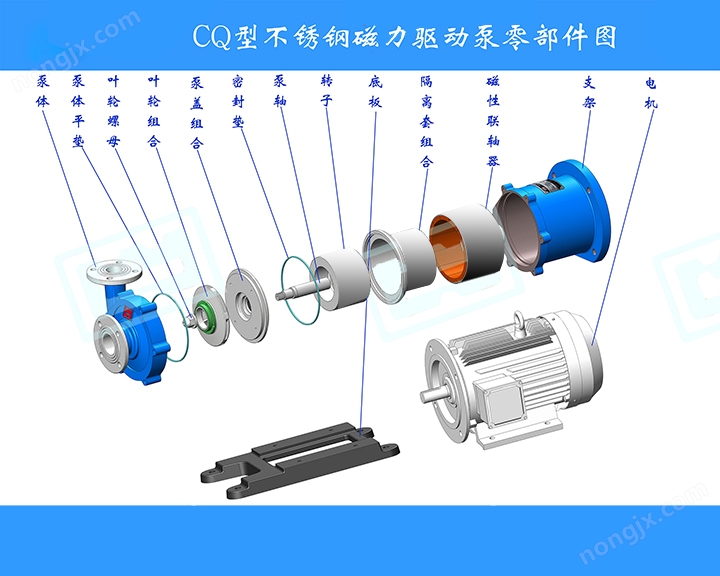

二、结构图

技术参数

序号	型号(Model)	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³
		流量	扬程	效率	进口	出口	汽蚀余量	电机功率	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
		(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kW)	(kg)
1	CQ25-20-125	2	20	24	φ25	φ20	2	0.75	55
2	CQ25-20-160	2	32	22	φ25	φ20	2	1.1	60
3	CQ25-20-200	2	50	20	φ25	φ20	2	2.2	85
4	CQ32-20-125	3.6	20	19	φ32	φ20	2	1.1	60
5	CQ32-20-160	3.6	32	27	φ32	φ20	2	1.5	70
6	CQ32-20-200	3.6	50	24	φ32	φ20	2.5	3	100
7	CQ40-25-125	6.3	20	36	φ40	φ25	2.5	1.5	65
8	CQ40-25-160	6.3	32	33	φ40	φ25	2.5	2.2	75
9	CQ40-25-200	6.3	50	29	φ40	φ25	2.5	5.5	120
10	CQ40-25-250	6.3	80	25	φ40	φ25	2.5	7.5	165
11	CQ50-32-125	12.5	20	47	φ50	φ32	2.5	2.2	70
12	CQ50-32-160	12.5	32	43	φ50	φ32	2.5	4	120
13	CQ50-32-200	12.5	50	40	φ50	φ32	2.5	7.5	155
14	CQ50-32-250	12.5	80	35	φ50	φ32	2.5	11	220
15	CQ65-50-125	25	20	58	φ65	φ50	2.5	3	85
16	CQ65-50-160	25	32	50	φ65	φ50	2.5	5.5	135
17	CQ65-40-200	25	50	45	φ65	φ40	2.5	11	190
18	CQ65-40-250	25	80	40	φ65	φ40	2.5	15	250
19	CQ80-65-125	50	20	54	φ80	φ65	3	5.5	105
20	CQ80-65-160	50	32	52	φ80	φ65	3	11	170
21	CQ80-50-200	50	50	46	φ80	φ50	3	15	210
22	CQ80-50-250	50	80	43	φ80	φ50	3.5	30	360
23	CQ100-80-125	100	20	63	φ100	φ80	3.5	11	175
24	CQ100-80-160	100	32	50	φ100	φ80	3.5	15	215
25	CQ100-65-200	100	50	46	φ100	φ65	3.5	30	350
26	CQ100-65-250	100	80	43	φ100	φ65	4	45	480
27	CQ125-80-160	160	32	60	φ125	φ80	4	30	410
28	CQ125-100-200	200	50	55	φ125	φ100	4.5	55	590
