产品详情

产品详情

型号意义	ZBF80-65-160
ZBF	企业代号
	标准化工离心泵
Z	自吸泵
F	氟塑料材质
80	进口口径80mm
65	出口口径65mm
160	叶轮名义直径160mm
名称：	FZB氟塑料合金自吸泵/ 氟塑料自吸泵/衬氟自吸离心泵/氟合金自吸离心泵/化工离心自吸泵/耐酸自吸泵/盐酸自吸/硫酸自吸泵
输送介质：	硫酸，盐酸，氢氟酸，王水，溴化物，强腐蚀酸性介质
适用行业：	化工，医药，制酸，氢氟酸，易燃，易爆，易挥发，高危行业
产品特点：	耐酸性，强自吸
结构形式：	卧式、泵与电机联轴器连接
自吸高度：	4M
口径：	25～100mm
流量：	1.5～100m3/h
扬程：	5～80m
转速：	2900r/min
工作温度：	-20～+120℃
压力等级：	1.6Mpa
功率：	1.1～30KW
材料：	衬氟，氟合金，PTFE，PFA

产品概述：

衬氟自吸泵(简称：自吸泵）是按照国家标准设计的新技术产品并结合TIF泵的工艺设计制造，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用，性能达到国际标准、可替代价格昂贵进口的化工泵。

产品优点：

1.衬氟自吸泵是根据IS02858／GB5662／DIN24256国际标准，将离心泵和自吸离心泵性能相结合，自行设计研发的强自吸的新型工业用泵，技术指标达到国内外同类产品水平；

2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；

3.轴封为内装式单端面机械密封，对磨的密封面可选配：碳化硅、硬质合金等材料，可按要求选配双端面机械密封和外装式机械密封，以达到各种工况要求。

4.国际标准轴联后拉式设计，无需拆卸管道，维修方便；

5.卧式安装，振动小，噪音低，运行平稳，国际标准设计，可与标准化工离心泵互换，方便用户更换和使用；

6.气液混合自吸式设计，具有强自吸功能，自吸高度可达4m；

产品用途：

广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于高温、强酸碱、有机容剂和贵重液体的输送。

性能范围：

设计压力：1.6Mpa、流量:2-120m3/h、扬程：20-80m、功率：1.1-37kw

适用温度：

-30～120℃，采用新型材料耐温可达180℃；

注意事项：

禁止空运转，禁止输送含有颗粒或有结晶的介质

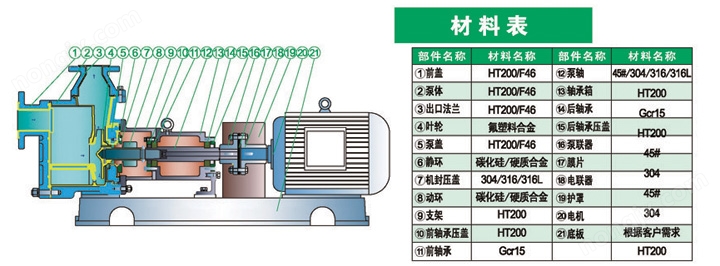

结构图:

技术参数

* 表格型号中间流量扬程为标准参考值
序号	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m ³
	型号	流量	扬程	效率	进口	出口	汽蚀余量	电机功率	自吸高度	自吸时间	整机重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	priming High	priming time	Weight
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(m)	(s )	(kg)
1	40ZBF-20	6.3	20	42	φ40	φ32	3	2.2	5	150	70
2	40ZBF-30	6.3	30	48	φ40	φ40	3	4	5	150	140
3	50ZBF-20	12.5	20	42	φ50	φ40	3	2.2/3	5	150	120
4	50ZBF-30	12.5	30	48	φ50	φ40	3.5	4	5	150	160
5	50ZBF-45	12.5	45	35	φ50	φ32	3.5	7.5	5	150	210
6	65ZBF-20	25	20	58	φ65	φ50	4	3	5	180	180
7	65ZBF-30	25	30	55	φ65	φ50	4	7.5	5	180	210
8	65ZBF-45	25	45	42	φ65	φ50	4	11	5	150	300
9	80ZBF-20	50	20	60	φ80	φ65	4.5	5.5	4.5	200	240
10	80ZBF-30	50	30	58	φ80	φ65	4.5	11	4.5	200	284
11	80ZBF-45	50	45	53	φ80	φ65	4.5	15	4.5	180	330
12	100ZBF-20	100	20	65	φ100	φ80	5	11	4.5	250	280
13	100ZBF-30	100	30	62	φ100	φ80	5	15	4.5	220	320
14	100ZBF-45	100	45	55	φ100	φ80	5	30	4.5	200	500
