产品详情

产品详情

型号意义	GBF50-32
GBF	企业代号
G	立式泵
F	氟塑料材质
50	进口口径50mm
32	扬程32m
名称：	GBF衬氟管道离心泵/ CDF氟塑料管道离心泵/GF衬氟管道离心泵/氟合金离心泵/化工离心泵/耐酸泵/盐酸泵/硫酸泵
输送介质：	硫酸，盐酸，氢氟酸，王水，溴化物，强腐蚀酸性介质
适用行业：	化工，医药，制酸，氢氟酸，易燃，易爆，易挥发，高危行业
产品特点：	耐强酸性
结构形式：	立式、泵与电机直连
口径：	25～100mm
流量：	2-100m3/h
扬程：	12-80m
转速：	2900r/min
工作温度：	-20～+120℃
压力等级：	1.6Mpa
功率：	1.1-90kw

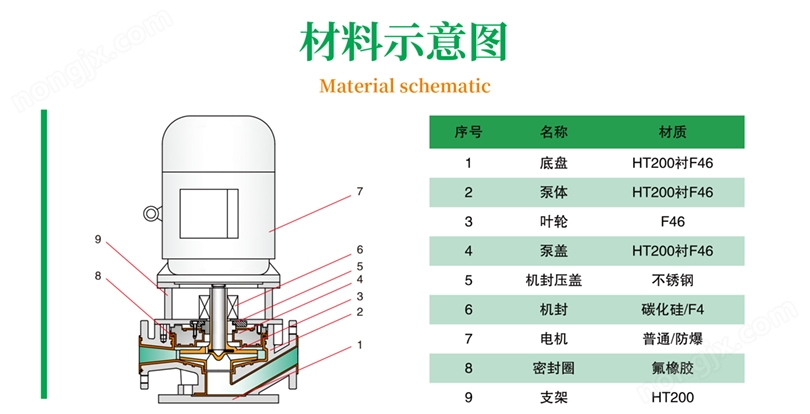

材料：	衬氟，氟合金，PTFE，PFA

产品概述：

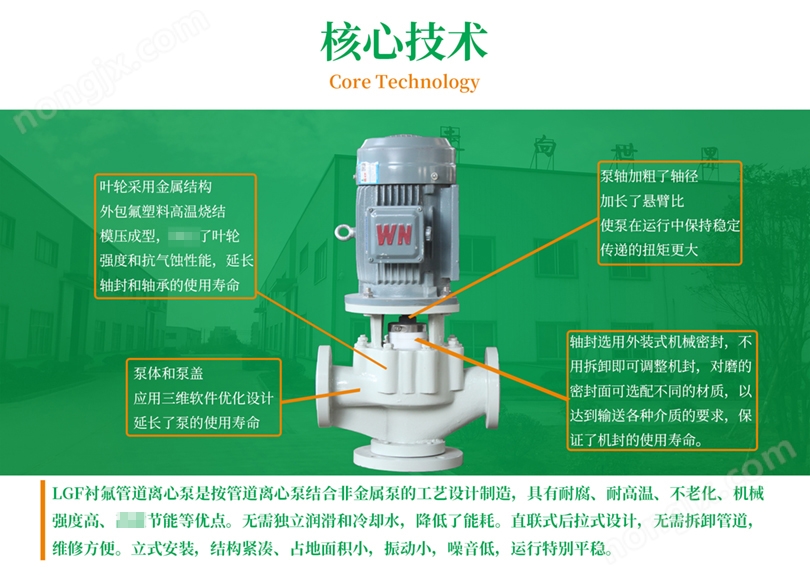

衬氟管道离心泵是按管道离心泵结合非金属泵的工艺设计制造，适用于长期输送任意浓度的强酸、碱、盐、强氧化剂等多种腐蚀性介质，其过流部件全部用塑料合金（PTFE、FEP）制成，集多种塑料泵之优点，具有耐腐蚀性强、耐磨性好、机械强度高、不老化、环保素分解特点。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。该泵具有耐腐、耐磨、耐高温、不氧化、机械强度高、运转平稳、结构合理、密封性能专业、拆卸检修方便、使用寿命长等优点。

产品优点：

1.GBF衬氟管道离心泵是按管道离心泵结合非金属泵的工艺设计制造，具有耐腐、耐高温、不老化、机械强度高、专业节能等优点。

2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和模压烧结而成。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点；；

3.氟塑料（PTFE、FEP、PFA）是当今世界较耐腐蚀材料（俗称：塑料王），可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损；

4.轴封选用的外装式波纹管机械密封，不用拆卸即可调整机封，对磨的密封面可选配：碳化硅、无压烧结碳化硅、陶瓷、四氟、硬质合金等材料，以达到输送各种介质的要求，保持了机封的使用寿命。

5.无需独立润滑和冷却水，降低了能耗。

6.直联式后拉式设计，无需拆卸管道，维修方便。

7.立式安装，结构紧凑、占地面积小，振动小，噪音低，运行特别平稳

产品用途：

广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于高温、强酸碱、有机容剂和贵重液体的输送。

性能范围：

设计压力：1.6Mpa、流量:2-100m3/h、扬程：12-80m、功率：1.1-90kw

适用温度：

-20～120℃，采用新型材料耐温可达180℃；

注意事项：

当介质比重大于1.3m g/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

技术参数

序号	型号	流量	扬程	效率	口径	口径	汽蚀余量	电机功率	转速
	型号	Flow	Pump head	η	CAL	CAL	Npsh	Power	Speed
	(Model)	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(r/min)
1	GBF25-15	2.5	15	34	25	25	4	0.75	2900
2	GBF32-20	3.6	20	44	32	32	4	1.1	2900
3	GBF40-20	6.3	20	46	40	40	4	1.5	2900
4	GBF40-30	6.3	30	40	40	40	4	2.2	2900
5	GBF40-50	6.3	50	46	40	40	4	5.5	2900
6	GBF50-20	12.5	20	57	50	50	4	2.2	2900
7	GBF50-30	12.5	30	51	50	50	4	3	2900
8	GBF50-50	12.5	50	58	50	50	4	5.5	2900
9	GBF65-20	25	20	65	65	65	4	3	2900
10	GBF65-30	25	30	60	65	65	4	5.5	2900
11	GBF65-50	25	50	54	65	65	4	7.5	2900
12	GBF80-20	40	20	67	80	80	4	4	2900
13	GBF80-30	45	30	66	80	80	4	7.5	2900
14	GBF80-50	50	50	71	80	80	4	15	2900
15	GBF80-80	50	80	59	80	80	4	22	2900
16	GBF100-20	100	20	35	100	100	4	11	2900
17	GBF100-30	100	30	46	100	100	4	15	2900
18	GBF125-18	80	18	68	125	125	4	7.5	1450
19	GBF150-15	100	15	77	150	150	4	7.5	1450
20	GBF150-30	150	30	73	150	150	4	22	1450
21	GBF200-20	400	20	79	200	200	4	37	1450
