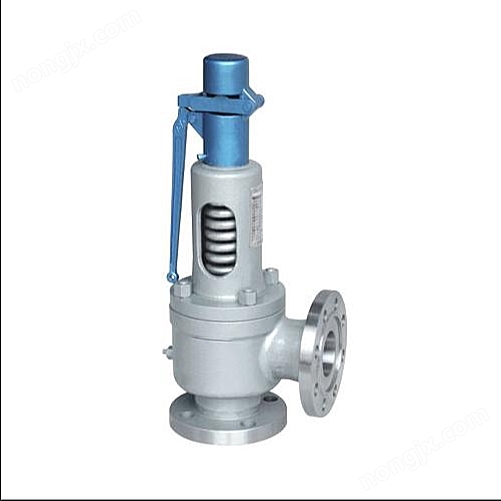

A48Y铸钢带手柄不封闭全启式安全阀

A48Y铸钢带手柄不封闭全启式安全阀

适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。

一、主体结构设计：

1：全封闭式阀盖与阀帽

采用全封闭不锈钢阀盖设计，确保介质通过排泄管定向排放，避免泄漏或外部杂质侵入，尤其适用于腐蚀性介质（如酸性气体、液体）及高洁净度场景

2：弹簧加载机制

弹簧式结构为主，通过调节螺母调整弹簧压缩量，实现快速校准整定压力。弹簧材质为50CrVA，部分耐腐蚀型号包覆氟塑料涂层

二、关键组件与功能：

1：喷嘴型阀座

采用位伐尔喷嘴型阀座设计，蒸汽流经阀座时达到音速，显著提升排放系数。密封面堆焊钴铬钨硬质合金，兼具耐磨、抗冲蚀性能，延长使用寿命

2：热弹性阀瓣

阀瓣设计为热弹性结构，利用介质压力下的微小变形增强密封性，有效克服临近整定压力时的“前泄”现象。

3：调节与背压控制机构

调节螺母：通过旋转调节螺母改变弹簧预紧力，精准设定阀门开启压力

背压调整套：调整套上下移动可改变阀瓣背压，优化回座压差（通常为整定压力的4%~7%）。上调降低背压，下调提高背压，适用于背压波动较大的系统

4：导向套与反冲盘

导向套：确保阀瓣垂直运动，减少偏磨；材质多为2Cr13或耐腐蚀不锈钢

反冲盘：引导介质流动方向，增强排放效率，全启式设计下开启高度可达流道直径的1/4，排放能力更强

主要零部件材料：

A48Y铸钢带手柄不封闭全启式安全阀通过喷嘴型阀座、热弹性阀瓣及可调弹簧机构实现高效泄压与精准控制，模块化设计与多样化材质适配使其广泛适用于蒸汽、空气及腐蚀性介质系统。
