产品详情

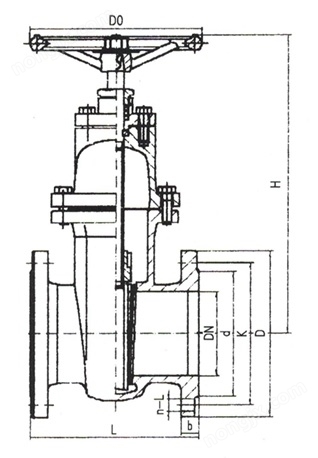

主要外形尺寸、连接尺寸及重量：
| 公称压力 PN | 图中 符号 | 公称尺寸 DN | ||||||||||||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
| 10 | L | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 660 | 711 | 811 |
| H | 250 | 280 | 300 | 330 | 358 | 400 | 480 | 565 | 675 | 770 | 968 | 1090 | 1175 | 1414 | 1277 | 1630 | 1850 | 2250 | 2400 | |
| D0 | 160 | 180 | 180 | 200 | 200 | 260 | 260 | 280 | 320 | 360 | 400 | 500 | 500 | 720 | 620 | 720 | 800 | 800 | 900 | |
| 重量 kg | 12 | 17 | 20 | 25 | 30 | 50 | 64 | 96 | 145 | 197 | 268 | 345 | 446 | 547 | 680 | 950 | 1200 | 1635 | 1950 | |
注：法兰连接尺寸见P111页《法兰连接尺寸表》。
主要性能规范：
| 公称压力 PN | 试验压力 Ps（MPa） | 适用温度（℃） | 适用介质 | |
| 强度 | 密封 | |||
| 10 | 1.5 | 1.1 | ≤135 | 水 |
主要零件材料：
| 零件名称 | 材料 | |
| 阀体、阀盖、闸板 | Z45T-10 | 灰铸铁 |
| Z45T-10C | WCB | |
| 阀杆 | 2Cr13 | |
| 密封圈 | 黄铜 | |
| 阀杆螺母 | 黄铜 | |
| 填料 | 聚四氟乙烯 | |
